Büroflächen-Beispiele


Die folgenden Beispiele zeigen anhand von Einpersonen- und Zweipersonenräumen wie sich die Vorgaben der Bildschirmarbeitsverordnung (BildscharbV) und der DIN 4543-1 ("Flächen-DIN") auf die Gestaltung von Büroräumen auswirken. Dabei wurden alle Möglichkeiten der Flächen-Überlagerungen voll ausgeschöpft.

Alle Beispiele basieren auf einem Rastermass von 1,35 m.

Einzelraum ohne Besprechungsplatz

Klassisches Einzelbüro für Aufgaben mit hohen Konzentrationsanforderungen

Dargestellte Gesamtfläche: 2,70 x 5,00 m

Arbeitsflächen (grau)
Schreibtisch: 160 x 80 cm
Bildschirmtisch: 80 cm x 90 cm

Freie Bewegungsfläche am Arbeitsplatz (hellbeige-gelb)
temporär überlagert von Funktions- bzw. Benutzerflächen

Möbelfunktionsfläche (grün)
vor Unterschrank: 80 cm tief – überlagert freie Bewegungsfläche und Zugang zum Arbeitsplatz
vor Aktenschränke: 40 cm tief – keine Überlagerung

Benutzerfläche (beige-orange)
vor Beistellschrank mit Rolladen (ohne Funktionsfläche): 80 cm tief – überlagert die Bewegungsfläche
vor Aktenschränke (Funktionsfläche + Sicherheitsabstand): 90 cm tief – Sicherheitsabstand überlagert Zugang zum Arbeitsplatz

Verkehrswegeflächen (blau)
Eingangszone: 80 cm – mehrere Benutzer
Zugang zum persönlich zugewiesenen Arbeitsplatz: 60 cm – 1 Benutzer
Zugang zu Aktenschränke / Sicherheitsabstand: 50 cm (Teil der Benutzerfläche) überlagert Zugang zum persönlich zugewiesenen Arbeitsplatz
Zugang zu Fenstern: 50 cm


Einzelraum mit Besprechungsplatz

Einzelbüro für die Kombination konzentrierter und kommunikativer Aufgaben

Dargestellte Gesamtfläche: 2,70 x 5,00 m

Arbeitsflächen (grau)
Schreibtisch: 160 x 80 cm
Besprechungsplatz: 80 cm

Freie Bewegungsfläche am Arbeitsplatz (hellbeige)
temporär überlagert von Funktions- bzw. Benutzerflächen

Möbelfunktionsfläche (nicht benötigt)
vor Unterschrank: 80 cm tief – überlagert freie Bewegungsfläche

Benutzerfläche (beige)
für Besprechungstisch: 80 cm tief
für Beistellschrank (ohne Funktionsfläche): 80 cm tief – überlagert freie Bewegungsfläche
für Aktenschrank in Beispiel 1 (ohne Funktionsfläche): 80 cm tief – überlagert Verkehrsfläche

Verkehrswegeflächen (blau)
Eingangszone: 80 cm – mehrere Benutzer
Zugang zum persönlich zugewiesenen Arbeitsplatz: 60 cm – 1 Benutzer
Zugang zu Aktenschränken / Sicherheitsabstand: 50 cm
Zugang zu Fenstern: 50 cm

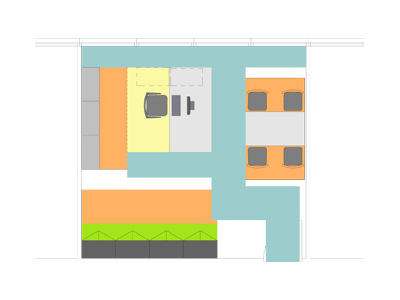

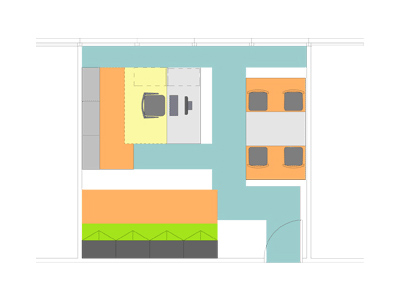

Einzelraum mit separatem Besprechungstisch

Besprechungen mit bis zu 4 Personen, relativ grosses Aktenvolumen

Dargestellte Gesamtfläche: 5,40 x 5,00 m

Arbeitsflächen (grau)
Schreibtisch: 160 x 80 cm
Besprechungstisch: 140 x 80 cm
Besprechungstisch (Beispiel 3): 80 cm

Freie Bewegungsfläche am Arbeitsplatz (hellbeige)
temporär überlagert von Benutzerflächen und Verkehrswegen

Möbelfunktionsfläche (grün)
vor Unterschrank: 80 cm – überlagert freie Bewegungsfläche
vor Aktenschränken: 40 cm – keine Überlagerung

Benutzerfläche (beige)
an Besprechungstisch: 80 cm tief
vor Beistellschrank (ohne Funktionsfläche): 80 cm tief – überlagert freie Bewegungsfläche
vor Aktenschrank (Funktionsfläche + Sicherheitsabstand): 90 cm tief – überlagert Verkehrsfläche

Verkehrswegeflächen (blau)
Eingangszone: 80 cm – mehrere Benutzer
Zugang zum persönlich zugewiesenen Arbeitsplatz: 60 cm – 1 Benutzer
Zugang zu Aktenschränken / Sicherheitsabstand: 50 cm (Teil der Benutzerfläche) überlagert Zugang zum persönlich zugewiesenen Arbeitsplatz
Zugang zu Fenstern: 50 cm


Mehrpersonenraum mit 2 Arbeitsplätzen

Klassisches 2-Personenbüro ohne Besprechungsplatz

Dargestellte Gesamtfläche: 4,05 x 5,00 m

Arbeitsflächen (grau)
Schreibtische: 160 x 80 cm

Freie Bewegungsfläche am Arbeitsplatz (hellbeige)
temporär überlagert von Funktions- bzw. Benutzerflächen

Möbelfunktionsfläche (grün)
vor Unterschränken: 80 cm – überlagert freie Bewegungsfläche, Benutzerfläche und Zugang zum Arbeitsplatz

Benutzerfläche (beige)
vor Beistellschränken (ohne Funktionsfläche): 80 cm tief – überlagert Zugang zum Arbeitsplatz und Verkehrsfläche

Verkehrswegeflächen (blau)
Eingangszone: 80 cm – mehrere Benutzer
Zugang zum persönlich zugewiesenen Arbeitsplatz: 60 cm – 1 Benutzer
Zugang zu Aktenschränken / Sicherheitsabstand: 80 cm (Teil der Benutzerfläche) überlagert Zugang zum persönlich zugewiesenen Arbeitsplatz
Zugang zu Fenstern: 50 cm

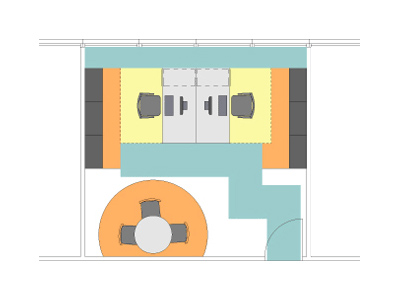

Mehrpersonenraum mit 2 Arbeitsplätzen

Klassisches 2-Personenbüro mit separatem Besprechungsplatz

Dargestellte Gesamtfläche: 5,40 x 5,00 m

Arbeitsflächen (grau)
Schreibtische: 160 x 80 cm
Besprechungstisch: 80 cm

Freie Bewegungsfläche am Arbeitsplatz (hellbeige)
temporär überlagert von Funktions- bzw. Benutzerflächen

Möbelfunktionsfläche (grün)
vor Unterschränken: 80 cm – überlagert freie Bewegungsfläche, Benutzerfläche und Zugang zum Arbeitsplatz

Benutzerfläche (beige)
vor Beistellschränken (ohne Funktionsfläche): 80 cm tief – überlagert freie Bewegungsfläche, Zugang zum Arbeitsplatz und Verkehrsfläche

Verkehrswegeflächen (blau)
Eingangszone: 80 cm – mehrere Benutzer
Zugang zum persönlich zugewiesenen Arbeitsplatz: 60 cm – 1 Benutzer
Zugang zu Aktenschränken / Sicherheitsabstand: 50 cm (Teil der Benutzerfläche) überlagert Zugang zum persönlich zugewiesenen Arbeitsplatz
Zugang zu Fenstern: 50 cm


(Quelle buero-forum.de)
